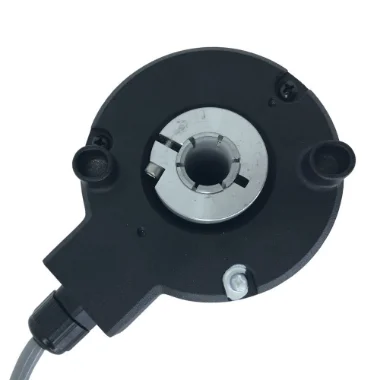

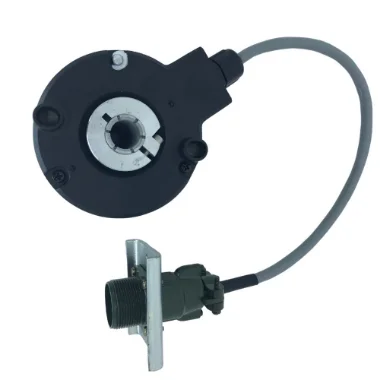

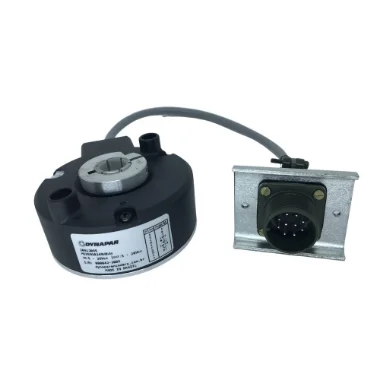

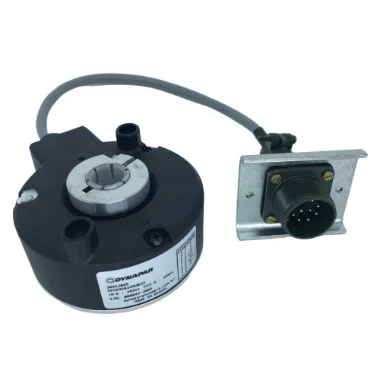

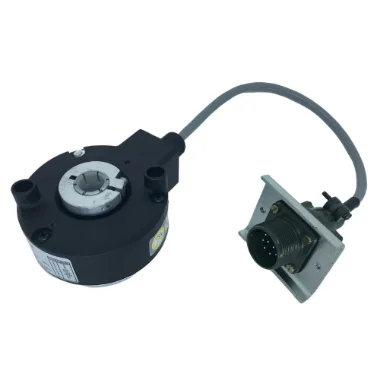

Encoder incremental HS35N bidirecional com marker e canais complementares com 1024PPR, Eixo vazado com 15mm de diâmetro; Fixação: Kit WEG Especial; Saída 5-26Vcc Defasagem Inversa (Negativa) via; Cabo de 0,35 metros; Com conector militar de 10 pinos e flange WEG (não acompanha plug fêmea).
– Baixe o Catálogo Encoder HS35N Atualizado
– Baixe o Manual Encoder HS35N Atualizado
– Precisa de outras configurações ou part number? Entre em contato!
Descrição Geral da Série HS35N Dynapar
Locais de aplicação
– Automação de Fábricas
– Elevadores
– Embalagem
– Laboratórios
– Motores Elétricos
– Óleo e Gás
– Papel e Celulose
– Servomotores
– Siderurgia e Mineração
Diâmetro total
– 89mm
Diâmetro do eixo
– 6 mm, 1/4″, 5/16″, 8 mm, 3/8″, 10 mm, 12 mm, 1/2″, 5/8″, 15 mm, 16 mm
Resolução
– 1-5000PPR
Alimentação
– 5-26VCC
Temperatura de Operação
– 0 à +100°C
Temperatura de Armazenamento
-20 à +100°C
Tipo de Montagem
– Lâmina de fixação
Interface
– Line driver
Grau de Proteção
– IP65
Rotação Máxima
– 3600RPM
Tipo de conexão
– Cabo
– Conector CONIN (M23)
– Conector Militar 10 pinos
Todos os detalhes sobre Encoder Incremental HS35N
Para que é usado um encoder incremental?
Encoders incrementais são comumente usados para medir a velocidade de sistemas mecânicos. Isso pode ser feito para fins de monitoramento ou para fornecer feedback para controle de movimento, ou ambos.
Qual é a diferença entre encoder absoluto e incremental?
O encoder rotativo incremental emite o pulso correspondente ao ângulo de rotação apenas durante a rotação e é o método de medição de contagem que soma o pulso do ponto inicial da medição. O encoder rotativo absoluto emite o sinal de posição correspondente ao ângulo de rotação por código.
Quais são as duas configurações mecânicas principais de encoders?
Existem dois tipos diferentes de encoders: lineares e rotativos. Um encoder linear responde ao movimento ao longo de um caminho, enquanto um encoder rotativo responde ao movimento rotacional.
Quais são os tipos de encoder?
Um encoder é classificado em quatro tipos: tipos de indução mecânica, óptica, magnética e eletromagnética. Existem quatro tipos de informações necessárias para girar o motor com alta precisão: quantidade de rotação, velocidade de rotação, direção de rotação e posição de rotação.
Como funciona um encoder absoluto?
Os encoders absolutos funcionam emitindo uma palavra digital de bit conforme o eixo gira. Existem dois discos, ambos com anéis concêntricos e marcadores de deslocamento. Um disco é fixado ao eixo central; o outro se move livremente. Conforme o disco gira, os marcadores ao longo da trilha dos encoders absolutos mudam de posição no disco fixo.
Por que o encoder é usado no motor?
Os encoders são usados em dispositivos que precisam operar em alta velocidade e com alta precisão. O método de controlar a rotação do motor detectando a velocidade de rotação do motor e o ângulo de rotação usando um encoder é chamado de controle de feedback (método de malha fechada).
