Sensor indutivo industrial

O sensor indutivo, também chamado de sensor de proximidade indutivo ou sensor de indução, detecta peças metálicas sem tocar nelas e muda o estado da saída quando o metal entra no campo da face sensora. Na máquina, ele faz o papel da chave fim de curso: confirma posição, conta peças e avisa o CLP de que um cilindro chegou ao fim do curso. A Prodihl é distribuidora autorizada Sense e Tecnotron e fornece indutivos tubulares, retangulares, miniatura, de longo alcance e para área classificada.

Como funciona o sensor indutivo

Atrás da face há uma bobina ligada a um circuito oscilador, que gera um campo eletromagnético de alta frequência. Quando uma peça metálica entra no campo, surgem nela correntes parasitas (de Foucault) que absorvem energia e reduzem a amplitude da oscilação. Um comparador percebe a queda, a saída comuta e o LED acende.

Sem contato nem peça móvel, o sensor não sofre desgaste, e óleo, cavaco e pó sobre a face não impedem a detecção. Em troca, ele só enxerga metal. Para plástico, madeira, papelão e líquidos, o caminho é o sensor capacitivo; a comparação está no guia diferença entre sensor indutivo e capacitivo.

Distância sensora e o metal do alvo

A distância nominal (Sn) do catálogo é medida com um alvo padrão de aço (norma DIN 50010): um quadrado com lado igual ao diâmetro da face ou a três vezes a Sn, o que for maior. Fabricação, temperatura e tensão reduzem esse valor, e a ficha dos indutivos Sense define a distância assegurada (Sa) em até 72% da nominal. Alumínio, latão e cobre são detectados mais perto que o aço, conforme o fator de correção da ficha. Na prática, a peça deve passar bem dentro da Sa.

Tipos de sensor indutivo e onde cada um entra

O formato do corpo define onde o sensor cabe e até onde ele alcança. As linhas que a Prodihl fornece:

A Sense também tem linhas analógicas (4 a 20 mA), de alta temperatura (até 120 °C), de frente metálica em inox, ASi e especiais, sob consulta. Um panorama com exemplos de uso está no post tipos de sensores indutivos.

Alcance por tamanho de rosca

No sensor tubular, o diâmetro do corpo define o tamanho da bobina e, com ele, o alcance. Cada tamanho tem uma página com modelos, montagem e ligação.

Sensor indutivo faceado ou não faceado

O faceado, ou embutido, tem a bobina blindada nas laterais e pode ficar rente à chapa metálica sem acionar sozinho. O não faceado (não embutido) deixa a bobina exposta na ponta, alcança mais e precisa de uma zona livre de metal em volta da face; montado rente ao metal, fica acionado o tempo todo. O semi-embutido, da linha de longo alcance Tecnotron, fica entre os dois.

No Sense M12, o PS2 faceado detecta a 2 mm, e o PS4 não faceado, a 4 mm. O faceado serve a chassis e pontos expostos a pancada; o não faceado, a peças que passam mais longe com espaço livre ao redor.

Saídas e ligação: 2, 3 e 4 fios

A saída precisa casar com a entrada do CLP, do contador ou do relé. Em corrente contínua, as cores seguem a IEC 60947-5-2: marrom no positivo, azul no 0 V, preto na saída e branco na segunda saída.

Com a saída errada, em geral nada queima, mas o CLP não enxerga o sensor: o LED acende e a entrada não muda. Os esquemas estão em sensor PNP ou NPN: diferença e ligação, e cabos e conectores em conector M12 e M8.

Como escolher um sensor indutivo

1. Material do alvo. Aço e ferro dão a distância de catálogo; outros metais pedem folga. Se o alvo não é metal, compare os tipos em sensor de proximidade: qual tipo usar.
2. Distância. Calcule pela distância assegurada e escolha a rosca pela tabela.
3. Montagem. Faceado rente ao metal; não faceado com espaço livre.
4. Saída. PNP ou NPN, NA ou NF, 3 ou 4 fios, CC ou CA, conforme a entrada do comando.
5. Conexão. Cabo (PVC, PUR ou silicone, no comprimento certo) ou conector M8 ou M12.
6. Ambiente. Óleo e fluido de corte, lavagem (a Sense Standard tem IP69K, para jato a 100 bar e 80 °C), temperatura e área classificada.

Na troca, o código gravado no corpo ou uma foto da etiqueta responde à maior parte dessas perguntas.

Linhas Sense e Tecnotron na Prodihl

A Tecnotron fabrica sensores indutivos desde 1988. A Prodihl fornece as quatro linhas indutivas da marca:

• Tubular: mais de 4.000 variações, de M8 a M51, em inox, latão niquelado, plástico ou teflon.

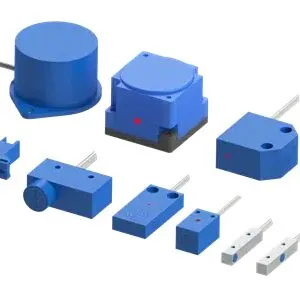

• Não tubular: mais de 480 variações em formatos retangulares e especiais, até 100 mm.

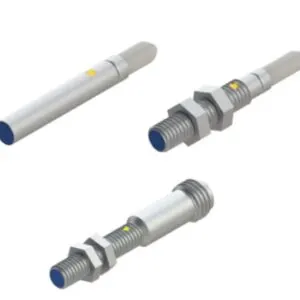

• Miniatura: Ø 4 mm, M5 e 5 x 5 x 25 mm, PNP ou NPN.
• Longo alcance: 10 modelos de M8 a M30, PNP, com cabo de 2 m ou conector M12.

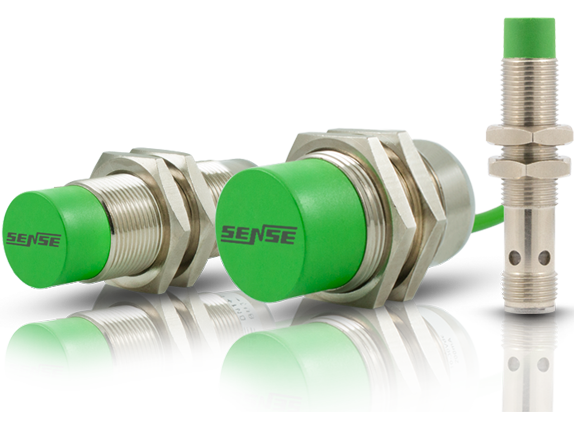

Da Sense, o site tem os códigos PS2, PS4, PS5 e PS10 da linha Standard, aprovados junto ao Inmetro/Cepel para poeira combustível; as demais linhas são cotadas. Veja sensor indutivo Sense, sensor indutivo Ex para atmosfera explosiva e o post sensores indutivos Tecnotron na automação. Para contar peças, veja sensor para contagem; todos os tipos estão em sensores industriais.

Estoque amplo; os itens em estoque saem em até 24 horas, e o prazo do restante vem na proposta.

Perguntas frequentes sobre sensor indutivo

O que é um sensor indutivo?

É um sensor de proximidade que detecta metal sem contato, por meio de um campo eletromagnético gerado na face. Também é chamado de sensor de indução. Informa ao CLP a presença, a posição ou a passagem de uma peça metálica, no lugar da chave fim de curso.

Como funciona o sensor indutivo?

Uma bobina com oscilador gera um campo na face. O metal que entra nele absorve energia e reduz a oscilação; o circuito percebe a queda e comuta a saída. Quando o metal sai, a saída volta ao repouso.

Qual a diferença entre sensor indutivo de 3 fios e de 4 fios?

O de 3 fios tem alimentação (marrom e azul) e uma saída PNP ou NPN no fio preto. O de 4 fios acrescenta o branco, uma segunda saída, em geral complementar: uma NA e outra NF. Ligue só a que a lógica usa e isole a outra.

Qual é a simbologia do sensor indutivo no diagrama elétrico?

O sensor de proximidade costuma aparecer como um quadrado com um losango, o sinal de acionamento por proximidade, ligado ao contato da saída, aberto (NA) ou fechado (NF). Os fios vêm com as siglas BN (marrom), BU (azul), BK (preto) e WH (branco), ou com os pinos do conector. A legenda indica se é indutivo, capacitivo ou outro tipo.

Existe sensor indutivo 220 V?

Sim. As linhas tubular e não tubular da Tecnotron têm versões em corrente alternada, de 20 a 250 Vca, 100 a 250 Vca ou 90 a 250 Vca, e a Sense Standard tem modelos CA. Um sensor de corrente contínua não pode ser ligado em 220 V.

O sensor indutivo detecta alumínio e inox?

Detecta, mas mais perto que o aço, o alvo da distância nominal. Para alumínio, latão, cobre e alguns tipos de inox, aplique o fator de correção da ficha e escolha o sensor com folga. Se o alvo não é metal, use um sensor capacitivo ou fotoelétrico.
