Sem energia no ponto
Máquina antiga, bancada, dispositivo remoto ou máquina toda pneumática. Puxar alimentação custa mais que o contador.
495 · 497
Hengstler · Distribuidor autorizado no Brasil
Contador pneumático Hengstler: totalizador, pré-determinador e ATEX
Contador pneumático é um contador de painel acionado só por pulsos de ar comprimido: cada pulso avança um dígito, sem cabo, fonte ou eletrônica. Ele conta ciclos de cilindro, golpes de prensa e bateladas onde não há energia, onde o ambiente derruba eletrônicos ou em área classificada. A Prodihl fornece os Hengstler 495, 497 e 497 ATEX.
Alimentação
Só ar comprimido
Pressão
2 a 8 bar
Dígitos
3, 5, 6 ou 8
Frequência
até 25 Hz
Versão ATEX
Manutenção
Não requer
Distribuição autorizada
495 e 497 totalizador e pré-determinador
Versão ATEX para área classificada
Especificação pela foto da etiqueta
Atendimento para todo o Brasil
Definição
O que é um contador pneumático e como ele funciona.
É um contador mecânico de painel movido pelo próprio ar comprimido. Cada pulso de pressão na entrada move o mecanismo e avança uma unidade no mostrador. Sinal e alimentação são o mesmo ar.
Princípio
De onde vem o pulso
O pulso sai da linha de avanço do cilindro, por uma derivação em T, ou de uma válvula de rolete no fim do curso, que confirma que o curso aconteceu. O guia de contador de ciclos para cilindro pneumático mostra como escolher o ponto. O pulso mínimo é de 8 ms.
Ler o guia de ciclosLimite
Contador pneumático ou contador elétrico
O eletrônico conta muito mais rápido e conversa com o CLP, mas precisa de energia e de sensor no ponto. O pneumático vale onde levar energia é caro, inconveniente ou proibido. Com quadro elétrico por perto e processo acima de 20 Hz, a escolha é o eletrônico com um sensor para contagem.
Ver todos os contadores| Critério | Contador pneumático | Contador eletrônico |
|---|---|---|
| Alimentação | O próprio pulso de ar | 12 a 24 Vcc, rede ou bateria |
| Entrada | Pulso de ar | Sensor PNP ou NPN, contato seco |
| Frequência | Até 20 ou 25 Hz | Até 60 kHz nos modelos do site |
| Área classificada | Versão 497 ATEX | Exige invólucro e certificação próprios |
Quando usar
Seis situações em que o contador pneumático resolve.
Há ar comprimido no ponto e um motivo para não levar energia até lá. Cada cartão indica o modelo.
Área classificada
Petroquímica, grãos, moagem, pintura e mineração. Zona classificada não admite fonte de ignição, e contador sem energia elétrica não gera nenhuma.
497 ATEX
Pó, umidade e lavagem
Alimentício, frigorífico e cerâmica, onde a eletrônica embarcada dura pouco. O mecanismo é mecânico e livre de manutenção.
495 · 497
Ciclos e golpes
Cada avanço do cilindro é um pulso: golpes de prensa, ciclos de grampeador, batidas de martelete. Sem reset, o totalizador registra a vida útil.
495
Parar num valor exato
Dosagem, batelada, número fixo de peças por caixa. O pré-determinador emite o sinal que encerra o ciclo, sem CLP no meio.
497
Sinal-piloto de sequência
Dois 497 associados formam sinais-piloto de 1 a 99.999 para processos semiautomáticos e automáticos.
497 + 497
Totalizador × pré-determinador
Só contar, ou parar num valor?
A escolha cabe nesta pergunta. Se a máquina só registra, é o totalizador 495. Se precisa reagir quando a conta chega num número, é o pré-determinador 497.
Se a resposta é
“Só quero saber quantos ciclos essa máquina já deu.”
Type 495: totalizador pneumático
Acumula e mostra: produção do turno, golpes de uma prensa, ciclos até a próxima manutenção. A versão de 8 dígitos sem reset guarda a contagem de vida útil.
Ver o 495Se a resposta é
“Preciso que ela avise, pare ou libere ao chegar em X.”
Type 497: pré-determinador pneumático
Mostra a contagem e o valor programado. No preset, emite um sinal pneumático que para a máquina, aciona uma válvula ou libera a etapa seguinte.
Ver o 497| Característica | 495 · Totalizador | 497 · Pré-determinador | 497 ATEX |
|---|---|---|---|
| Função | Acumula e mostra | Para no valor programado | Igual ao 497 |
| Dígitos | 6 ou 8 | 3 ou 5 | 3 ou 5 |
| Faixa de contagem | Conforme os 6 ou 8 dígitos | 1 a 999 / 1 a 99.999 | 1 a 999 / 1 a 99.999 |
| Saída | Não tem; só mostra | Sinal pneumático no preset | Sinal pneumático no preset |
| Pressão | 2 a 8 bar | 2 a 8 bar | 2 a 6 bar |
| Temperatura | −15 a +60 °C | 0 a +60 °C | 0 a 60 °C |
| Frequência máx. | 25 Hz | 20 Hz | Sob consulta |
| Reset | Botão, pneumático ou sem reset | Botão, pneumático ou automático | Pneumático integrado, automático opcional |
| Recorte de painel | 52 × 27 mm | 52 × 52 mm | Sob consulta |
Linha Hengstler
Os modelos, com os códigos à mostra.
Códigos das fichas Hengstler dos tipos 495 e 497. Outras configurações da linha pneumática Hengstler vêm sob consulta.
01 Totalizador

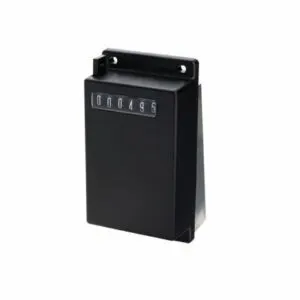

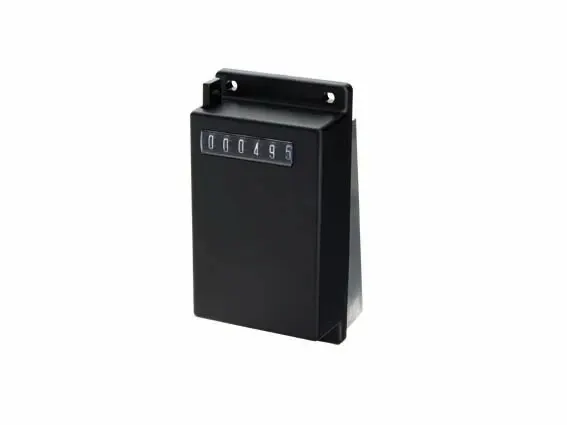

Type 495: contador pneumático totalizador
Totalizador de painel movido só a ar. Monta em qualquer posição e opera sem manutenção por 30 milhões de pulsos e 1,5 milhão de resets.
- Display
- 6 ou 8 dígitos · 4 mm
- Pressão de serviço
- 2 a 8 bar
- Temperatura
- −15 a +60 °C
- Frequência máx.
- 25 Hz
- Pulso mínimo
- 8 ms
- Ar
- Isento de óleo · filtro < 40 µm
- Reset
- Botão, pneumático ou sem reset
- Conexão
- Engate M5 ou encaixe rápido
- Recorte de painel
- 52 × 27 mm
- Vida útil
- 30 × 10⁶ pulsos
0 495 464 · 6 díg. M50 495 461 · 6 díg. rápido0 495 422 · 8 díg.
Acessórios: tampa de proteção IP 55 com botão ou com trava, conexão para mangueira M5 e kit de conexão M5/R 1/8". Os códigos estão na tabela abaixo.
02 Pré-determinador

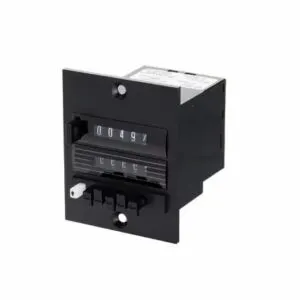

Type 497: contador pneumático pré-determinador
Contagem e preset à vista, ajuste por botão sem ferramenta. O reset automático, em versões específicas, aceita no máximo um reset a cada 2 segundos.
- Display
- 3 ou 5 dígitos · 4 mm
- Faixa de contagem
- 1 a 999 / 1 a 99.999
- Pressão de serviço
- 2 a 8 bar
- Temperatura
- 0 a +60 °C
- Frequência máx.
- 20 Hz · pulso 8 ms
- Reset
- Botão, pneumático ou automático
- Proteção
- IP 40 com mangueiras conectadas
- Conexão
- Engate M5 ou encaixe rápido
- Recorte de painel
- 52 × 52 mm
- Montagem
- Frontal · eixo horizontal
0 497 486 · 5 díg. M50 497 487 · 5 díg. rápido0 497 619 · 3 díg. M50 497 618 · 3 díg. rápido
Dois em conjunto: dois 497 formam um sinal-piloto de 1 a 99.999 para comandar a sequência da máquina.
03 Área classificada

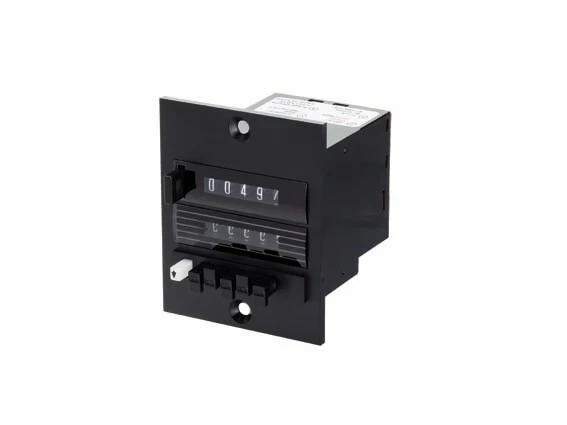

Type 497 ATEX: contador para área classificada
Mesma função do 497, com certificação ATEX e marcação CE: uma camada sobre o pré-determinador, não um terceiro tipo. Para ler cada campo, veja o guia de marcação Ex.
- Gás
- Ex II 2G Ex h IIB T4 Gb
- Poeira
- Ex II 2D Ex h IIIB T130 °C Db
- Mineração
- Ex I M2 Ex h I Mb
- Faixa de temp.
- 0 °C ≤ Ta ≤ 60 °C
- Display
- 3 ou 5 dígitos · 4 mm
- Pressão de operação
- 2 a 6 bar
- Qualidade do ar
- Filtrado, seco e não lubrificado (ISO 8573)
- Versões
- Somadora e subtratora
- Reset
- Pneumático integrado · automático opcional
- Preset
- Continuamente visível
Antes de cotar: informe zona, grupo (gás, poeira ou mineração) e temperatura ambiente. São os dados que definem a versão e que quase sempre faltam no pedido.
Referência rápida
Códigos e acessórios Hengstler.
Achou o part number da etiqueta? Mande o código direto. Se não estiver aqui, mande assim mesmo: a linha tem mais configurações.
| Código | Modelo | Dígitos | Conexão | Recorte de painel |
|---|---|---|---|---|
| 0 495 464 | 495 · Totalizador | 6 | Engate de mangueira M5 | 52 × 27 mm |
| 0 495 461 | 495 · Totalizador | 6 | Encaixe rápido | 52 × 27 mm |
| 0 495 422 | 495 · Totalizador | 8 | Encaixe rápido | 52 × 27 mm |
| 0 497 486 | 497 · Pré-determinador | 5 | Engate de mangueira M5 | 52 × 52 mm |
| 0 497 487 | 497 · Pré-determinador | 5 | Encaixe rápido | 52 × 52 mm |
| 0 497 619 | 497 · Pré-determinador | 3 | Engate de mangueira M5 | 52 × 52 mm |
| 0 497 618 | 497 · Pré-determinador | 3 | Encaixe rápido | 52 × 52 mm |
| 497 ATEX | 497 · Área classificada | 3 ou 5 | M5 ou encaixe rápido | Sob consulta |
| 1 405 611 | Tampa de proteção IP 55 (com botão) | — | Acessório do 495 | — |
| 1 405 612 | Tampa de proteção IP 55 (com trava) | — | Acessório do 495 | — |
| 3 641 733 | Conexão para mangueira M5 | — | Acessório | — |
| 1 495 089 | Kit de conexão M5 / R 1/8" | — | Acessório | — |
Dados das fichas Hengstler. Estoque amplo; os itens em estoque saem em até 24 horas, e o prazo do restante vem na proposta.
Instalação e ar comprimido
O que conferir antes de ligar o contador.
Quase toda contagem irregular vem do ar ou do pulso, não do contador.
Ar sem óleo
Filtragem abaixo de 40 µm; no ATEX, ar seco e não lubrificado (ISO 8573). Linha com lubrificador leva óleo ao contador. Veja as classes da ISO 8573-1.
Qualidade do ar
Pressão na faixa
2 a 8 bar; 2 a 6 bar no ATEX. Fora disso, a contagem falha por salto ou travamento.
Pressão
Pulso e frequência
8 ms para contar, 180 ms para reset pneumático. No 495 de 6 dígitos, 50 ms entre o último pulso e o reset.
Sinal
Ponto de derivação
Derive da linha de avanço, depois da válvula direcional; antes dela a linha fica sempre pressurizada.
Ligação
Recorte e montagem
52 × 27 mm no 495 e 52 × 52 mm no 497. Na maioria das trocas, o recorte existente atende.
Painel
Proteção do frontal
O 497 tem IP 40 com mangueiras conectadas. Para jato de água ou poeira, o 495 aceita tampa IP 55.
Ambiente
Como cotar
Não sabe qual código pedir? Mande uma foto.
Função, dígitos, reset e conexão são escolhas independentes; errar uma dá peça que não serve. A foto da etiqueta, ou do painel, resolve.
01
Fotografe a etiqueta do contador atual ou, se ela sumiu, o painel e o recorte.
02
Mande no WhatsApp dizendo o que ele conta e se precisa parar em algum valor.
03
A equipe identifica o modelo, indica o código Hengstler equivalente e manda a proposta.
O que ajuda saber de antemão
Só totaliza ou para num valor? 495 ou 497.
Até quanto conta? 3, 5, 6 ou 8 dígitos.
Pressão da linha. 2 a 8 bar.
Como zera? Botão, ar, automático ou nunca.
Conexão. M5 ou encaixe rápido.
Área classificada? Versão ATEX.
Dúvidas frequentes
Perguntas frequentes sobre contador pneumático.
As perguntas que mais chegam antes de um pedido.
Um contador pneumático funciona sem energia elétrica?
Sim. Cada pulso de ar avança um dígito, sem bateria, fonte, cabo ou placa eletrônica. Por isso ele conta onde não há quadro elétrico ou onde a energia não é permitida.
Qual a diferença entre totalizador pneumático e pré-determinador pneumático?
O totalizador Hengstler 495 só acumula e mostra a contagem. O pré-determinador Hengstler 497 mostra também o valor programado e emite um sinal pneumático ao atingi-lo, para parar a máquina ou liberar a etapa seguinte.
Qual a velocidade máxima de um contador pneumático Hengstler?
O 495 conta até 25 Hz e o 497 até 20 Hz, com pulso mínimo de 8 ms. Processos mais rápidos pedem sensor e contador eletrônico.
Existe contador pneumático para área classificada ATEX?
Sim, o Hengstler 497 ATEX, certificado para gás (Ex II 2G Ex h IIB T4 Gb), poeira (Ex II 2D Ex h IIIB T130 °C Db) e mineração (Ex I M2 Ex h I Mb), com temperatura ambiente de 0 °C a 60 °C.
Como é feito o reset do contador pneumático?
O 495 de 6 dígitos tem reset por botão ou pneumático; o de 8 dígitos vem sem reset, para contagem definitiva de vida útil. O 497 tem reset manual, por sinal pneumático externo e, em versões específicas, automático ao atingir o preset.
Contador pneumático serve como contador de golpes de prensa?
Sim, se a prensa tem um ponto de ar que pressuriza a cada golpe: o 495 totaliza e o 497 para num número programado. Para contador de golpes mecânico, acionado por eixo ou catraca, veja as séries Veeder-Root 1667 e 7272.
O contador pneumático precisa de manutenção?
Não. Os dois modelos são livres de manutenção; o 495 é dimensionado para 30 milhões de pulsos de contagem e 1,5 milhão de resets.
Rota 1
Cotação direta
Envie o código, a foto da etiqueta ou só a aplicação. Estoque amplo; os itens em estoque saem em até 24 horas, e o prazo do restante vem na proposta.
Rota 2
Outros contadores
Contagem elétrica ou mecânica: veja os contadores, os contadores Veeder-Root, como as séries 1667 e 7272 de golpes, e a linha Hengstler. Há também a loja online.
