Contar quantas vezes um cilindro avançou parece trivial até a hora de fazer. Aí aparecem as perguntas de verdade: o que exatamente conta como um ciclo, de onde tirar o sinal sem furar nada que não deva ser furado, e por que a conta às vezes dá o dobro do que deveria. Este artigo é sobre a origem do sinal — o passo anterior à escolha do contador.
Primeiro: defina o que é um ciclo
Um cilindro de dupla ação faz dois movimentos por ciclo: avança e retorna. Se o sinal for tirado de um ponto que responde aos dois, a contagem sai dobrada — e essa é, de longe, a causa mais comum de número errado em contagem de ciclos.
A definição precisa ser explícita antes de escolher onde instalar o quê:
- Um ciclo = um avanço. É a definição usual quando o avanço é o movimento que produz o trabalho — prensar, cortar, empurrar, grampear.
- Um ciclo = avanço + retorno completo. Faz sentido quando o interesse é vida útil do cilindro, porque o desgaste acontece nos dois sentidos.
- Um ciclo = uma peça. Nem sempre coincide com um movimento: uma prensa que estampa quatro peças por golpe conta golpes, e a conversão precisa estar documentada.
As quatro origens de sinal
1. Derivação da linha de avanço
A mais simples quando o contador é pneumático. Um “T” na mangueira que alimenta a câmara de avanço leva uma parte do pulso de pressão até a entrada do contador. Cada comando de avanço vira um pulso de contagem.
Vantagem: não precisa de sensor, de energia nem de furo mecânico em nada. É a rota natural para um contador pneumático — o sinal e a alimentação são a mesma coisa.
Cuidados: derive da linha de avanço apenas, nunca da alimentação geral antes da válvula direcional, que fica pressurizada o tempo todo e não gera pulso. E confira o comprimento do pulso: o contador tem um tempo mínimo, tipicamente 8 ms, e um comando muito curto pode não ser registrado.
2. Válvula de rolete (fim de curso pneumático)
Uma válvula 3/2 acionada por rolete, montada no fim do curso, é pressionada pelo came ou pela própria haste e gera um pulso de ar limpo e bem definido.
A grande vantagem sobre a derivação é que ela confirma que o movimento aconteceu, e não apenas que foi comandado. Se o cilindro travou no meio do curso, a derivação conta assim mesmo; o fim de curso não conta. Para medir produção real, essa diferença importa.
Cuidado principal: o repique. Vibração da máquina pode fazer o rolete tocar mais de uma vez, e cada toque vira um dígito. Um came com rampa suave e comprimento suficiente resolve.

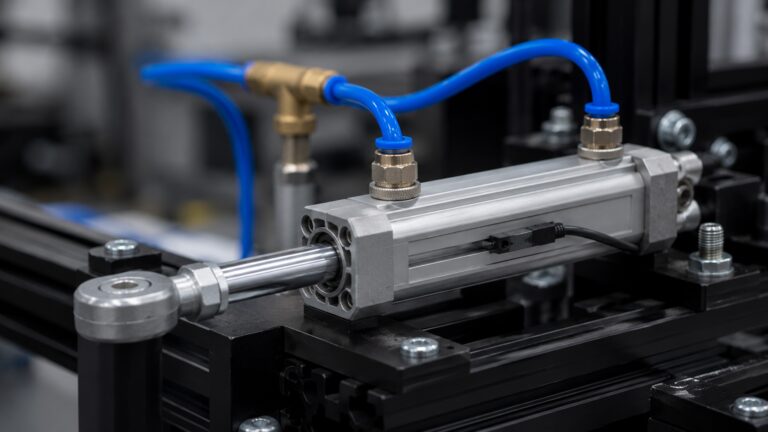

3. Sensor magnético no corpo do cilindro
A maioria dos cilindros pneumáticos modernos tem êmbolo magnético e uma canaleta para fixação de sensor. Um sensor magnético preso ao corpo detecta a passagem do êmbolo e entrega um sinal elétrico.
É a rota mais precisa e a mais fácil de instalar: sem furo, sem corte de mangueira, com posição ajustável ao longo do curso. Permite contar apenas o avanço (um sensor no fim do curso), contar o ciclo completo (dois sensores) ou detectar curso incompleto.
A contrapartida é que o sinal é elétrico. Precisa de contador eletrônico, alimentação e cabo — e se o motivo de estar lendo este artigo é que não há energia no ponto, essa rota está fora.
4. Escape da válvula
Cada comutação da válvula direcional produz uma descarga de ar pelo escape, que pode ser aproveitada como pulso.
É a rota menos indicada como primeira opção. O escape é um sinal de baixa pressão e duração variável, sensível a silenciador sujo e a contrapressão da rede. Serve quando as outras três não são acessíveis, e sempre com validação em campo antes de fechar a instalação.
Comparando as quatro
- Derivação da linha — mais simples, sem energia. Conta comando, não movimento.
- Válvula de rolete — sem energia e conta movimento real. Exige espaço mecânico e came bem feito.
- Sensor magnético — mais preciso e flexível. Exige energia e cabo.
- Escape — último recurso. Sinal instável.
Três erros que produzem número errado
- Dupla contagem por sinal bidirecional. Tirar o pulso de um ponto que pressuriza no avanço e no retorno dobra a contagem. Sintoma: o número bate exatamente com o dobro da produção conhecida — e por ser exato, quase nunca é questionado.
- Contar movimento que não é produção. Recuo manual, ciclo de setup, teste de manutenção e parada de emergência também movem o cilindro. Se esses eventos precisam ficar de fora, o sinal tem que vir de um ponto que só se move em produção, ou o contador precisa ser inibido nesses modos.
- Ignorar a frequência máxima. Cada contador tem limite de pulsos por segundo — na linha pneumática, de 20 a 25 Hz conforme o modelo. Acima disso ele não erra por pouco: deixa de registrar parte dos eventos, e o número fica sistematicamente abaixo do real.
Depois do sinal: registrar ou reagir
Com a origem do pulso definida, resta escolher o que ele alimenta. Se a máquina só precisa acumular, um totalizador resolve — e a versão sem reset é a indicada quando o objetivo é contagem de vida útil que ninguém pode zerar.

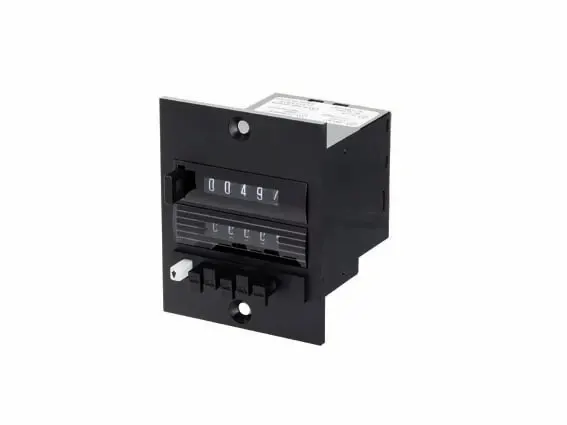

Se a máquina precisa fazer alguma coisa ao chegar num número — parar, avisar, liberar a próxima etapa —, o equipamento é um pré-determinador, que emite um sinal pneumático ao atingir o valor programado. Dois deles em conjunto permitem montar sequências de comando sem nenhum controlador eletrônico envolvido.
Se o cenário for mais amplo que um cilindro — a máquina inteira sem instrumentação —, o artigo sobre como medir a produção de uma máquina antiga compara as rotas disponíveis.
Perguntas frequentes
Como saber se estou contando o dobro?
Compare a contagem com uma produção conhecida em um período curto. Se o número der exatamente o dobro, o sinal está sendo tirado de um ponto que responde ao avanço e ao retorno.
Preciso furar a mangueira para contar?
Não. Usa-se uma conexão “T” na linha de avanço, sem furo. Se preferir não mexer na tubulação, o sensor magnético no corpo do cilindro não exige nenhuma intervenção pneumática.
Dá para contar ciclos sem energia elétrica?
Dá. Derivação da linha de avanço ou válvula de rolete alimentando um contador pneumático fazem a contagem inteira com ar comprimido, sem cabo nem fonte.
Qual a velocidade máxima de contagem?
Na linha pneumática, de 20 a 25 Hz conforme o modelo, com pulso mínimo de 8 ms. Acima disso é preciso sensor e contador eletrônico.
