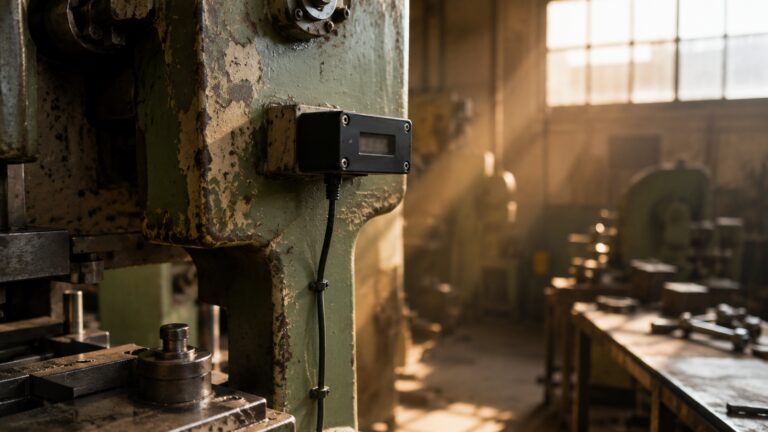

Existe um tipo de máquina em quase toda fábrica: funciona bem, tem vinte ou trinta anos, não tem controlador nenhum e ninguém sabe exatamente quanto ela produz. A informação chega por estimativa, por anotação em prancheta ou pela contagem no final da linha, sempre com atraso e sempre com margem. Este artigo é sobre resolver isso sem trocar a máquina e sem projeto de automação.
Antes de escolher o equipamento, defina o que é “uma peça”
É a etapa que quase todo mundo pula, e é a que decide se o número vai servir para alguma coisa. Contar é fácil; contar a coisa certa exige uma definição explícita.
Numa prensa que estampa quatro peças por golpe, o contador de golpes não conta peças — conta golpes, e a conversão precisa estar documentada em algum lugar. Numa máquina de ciclo duplo, o avanço e o retorno do cilindro podem ser lidos como dois eventos ou como um; a escolha muda o número pela metade. Numa extrusora, a unidade natural não é peça, é metro.
Então a pergunta inicial não é “qual contador comprar”, e sim: qual evento físico corresponde a uma unidade do que eu quero medir, e onde esse evento acontece na máquina? Responder isso costuma levar quinze minutos ao lado do equipamento e evita a maior parte dos arrependimentos.
As quatro rotas
Definido o evento, a escolha do meio depende de quatro variáveis: existe energia elétrica no ponto, qual a velocidade do evento, quão agressivo é o ambiente e se a máquina precisa apenas registrar ou também reagir a um valor.
1. Contador mecânico acionado diretamente
É a rota mais simples e a mais antiga. Um contador de painel com alavanca ou eixo é acionado pelo próprio movimento da máquina — um came, um ressalto, o próprio curso do carro. Não tem alimentação, não tem sinal, não tem cabo.
Funciona bem quando existe um movimento mecânico acessível e repetitivo, com velocidade baixa. A limitação é geográfica: o contador tem que ficar exatamente onde o movimento está, o que nem sempre é um lugar visível para o operador.
2. Sensor + contador eletrônico
A rota mais flexível. Um sensor detecta o evento — indutivo para peça metálica, fotoelétrico para peça em geral, magnético para êmbolo de cilindro — e um contador eletrônico de painel recebe o pulso e mostra o número.
É a escolha padrão quando há energia disponível: aceita frequências muito mais altas, permite instalar o mostrador longe do ponto de detecção, e a maioria dos contadores eletrônicos oferece pré-seleção, saída a relé, escala e memória. Também é a rota que abre caminho para o dado sair da máquina depois, se um dia houver supervisório.
O custo é a infraestrutura: precisa de alimentação, precisa de cabo e precisa de alguém que passe esse cabo por um caminho que sobreviva ao chão de fábrica.
3. Contador pneumático
Se a máquina é pneumática e não há energia no ponto, existe uma rota que quase ninguém lembra: usar o próprio ar comprimido como sinal. Um contador pneumático recebe um pulso de ar e avança um dígito. Zero fiação, zero fonte, zero eletrônica.
É a rota certa em três situações: quando puxar energia até o ponto custa mais que o instrumento inteiro; quando o ambiente tem poeira, umidade ou lavagem que derruba eletrônica embarcada; e quando a área é classificada e nenhuma fonte de ignição é admitida.
A limitação a conhecer antes é a velocidade: a faixa útil vai até 20 ou 25 Hz, com pulso mínimo de 8 ms. Processo mais rápido que isso pede sensor e contador eletrônico. O ar também precisa ser isento de óleo e filtrado.

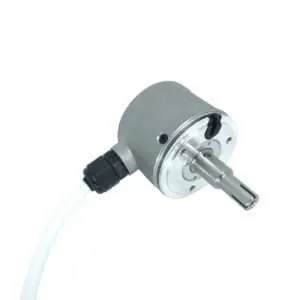

4. Encoder, quando a unidade é comprimento
Bobina, cabo, tecido, perfil, tubo: aqui a unidade não é evento discreto, é metragem. Um encoder acoplado a uma roda de medição gera pulsos proporcionais ao deslocamento, e o contador converte pulso em metro pela relação da roda.
É também a rota para quando se quer posição e não só quantidade — corte no comprimento certo, parada em ponto definido, sincronismo entre eixos.
Registrar ou reagir: a bifurcação que muda a compra
Todas as rotas acima existem em duas versões, e confundir as duas é o erro de compra mais frequente.
Um totalizador apenas acumula e mostra. Serve para saber quanto foi produzido, quantos ciclos o equipamento acumulou desde a instalação, quantas horas rodou desde a última manutenção. É o caso do totalizador pneumático 495 e dos contadores eletrônicos de painel mais simples.
Um pré-determinador faz o mesmo e ainda emite um sinal quando a contagem atinge um valor programado. Esse sinal para a máquina, aciona uma válvula ou libera a etapa seguinte. É o que se usa em dosagem, batelada e número fixo de peças por embalagem — como o pré-determinador pneumático 497.
A regra prática cabe numa pergunta: a máquina só precisa registrar, ou precisa fazer alguma coisa quando chegar num número? Trocar de ideia depois significa trocar a peça, não reconfigurá-la.
Quatro erros que estragam a medição
- Contar no lugar errado do ciclo. Se o sinal é tirado de um ponto que também se move em situação de emergência, recuo manual ou setup, o número inclui eventos que não são produção.
- Dupla contagem por repique. Contato mecânico que treme, sensor que vê a peça duas vezes na borda, pulso mais curto que o tempo mínimo do contador — o resultado é uma contagem inflada que ninguém confere porque parece plausível.
- Ignorar a frequência máxima. Cada contador tem um limite de pulsos por segundo. Acima dele, ele não erra por pouco: simplesmente deixa de contar parte dos eventos, e o número fica sistematicamente baixo.
- Deixar o reset acessível quando não deveria. Para contagem de vida útil de equipamento, um botão de zerar ao alcance de qualquer pessoa é um passivo. Existem versões sem reset justamente para isso.
Por onde começar
Um retrofit de medição bem feito raramente é caro. Na maioria dos casos é um sensor, um contador de painel e algumas horas de instalação — muito abaixo do custo de continuar tomando decisão de programação, de turno e de manutenção com número estimado.
A sequência que funciona: definir o evento a contar, verificar se há energia no ponto, medir a velocidade do evento, decidir entre totalizar e pré-determinar, e só então escolher o modelo. Nessa ordem, a compra é direta. Fora dela, quase sempre vira troca de peça.
Perguntas frequentes
Dá para contar produção sem CLP?
Dá, e na maioria das máquinas antigas é o caminho mais rápido. Um sensor com contador eletrônico de painel, um contador mecânico acionado pelo próprio movimento ou um contador pneumático resolvem a medição sem controlador programável.
Qual a diferença entre totalizador e pré-determinador?
O totalizador apenas acumula e mostra. O pré-determinador mostra a contagem e o valor programado e emite um sinal ao atingi-lo, permitindo parar a máquina ou liberar a etapa seguinte.
E se não houver energia elétrica no ponto?
Se a máquina for pneumática, um contador pneumático conta usando o próprio ar comprimido, sem cabo nem fonte. A limitação é a velocidade, de 20 a 25 Hz conforme o modelo.
Como medir metragem em vez de peças?
Com encoder acoplado a uma roda de medição: os pulsos são proporcionais ao deslocamento e o contador converte em metros pela relação da roda.
Precisa de ajuda para escolher?
A Prodihl distribui contadores mecânicos, eletrônicos e pneumáticos, sensores e encoders, e a parte que fazemos melhor é justamente a especificação: você descreve a máquina e o que precisa medir, e a gente indica a rota. Se o ponto de contagem for um cilindro pneumático, o artigo sobre onde tirar o sinal de um cilindro detalha as opções. Fale com a gente — uma foto da máquina já adianta metade da conversa.
