Contador industrial: de peças, metros, voltas e golpes
Contadores mecânicos, eletromecânicos, eletrônicos, pneumáticos e magnéticos para somar golpes, peças, ciclos e metros em máquinas e painéis. A Prodihl é distribuidora autorizada Veeder-Root e Hengstler e ajuda a escolher sinal, dígitos, reset e montagem.
-
777 Hubodômetro Mecânico Veeder-Root
-
A103 Contador Eletrônico Veeder-Root
-
Contador Digital Tico 731
-

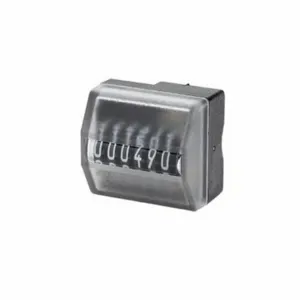

Contador Magnético Colibri 490
-
Contador Multifuncional Veeder-Root VersaCount
-
Contador Pneumático ATEX Hengstler 497
-
Contador Pneumático Pré-determinador Hengstler 497
-
Contador Pneumático Totalizador Hengstler 495
-
Série 1667 – Contador de Golpes Veeder-Root
-
Série 1669 – Contador de Metros Veeder-Root
-
Série 1953 – Contador de Metros Veeder-Root
-

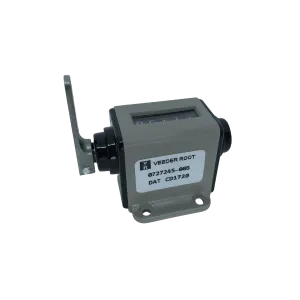

Série 7272 Contador de Golpes Veeder-Root
-
Série 7790 Contador Eletromecânico Veeder-Root
-
Série 7791 Contador Eletromecânico Veeder-Root
-
Tico 772 – Contador Digital / Contador Eletrônico
PEÇA COTAÇÃO PARA A PRODIHL
Com uma equipe de profissionais com décadas de experiência no segmento de automação industrial, oferecemos soluções customizadas com equipamentos de alta performance. A Prodihl comercializa oficialmente produtos Dynapar, Veeder-Root, West Control Solutions, Hengstler, Joslyn Clark, Sense Sensores e Tecnotron no Brasil, distribuindo seus produtos em todo o país.
Temos canais de atendimento tradicionais que oferecem atendimento personalizado, além de uma loja on-line própria disponível 24h por dia que comercializa encoders, contadores, controladores, sensores e outros componentes de automação industrial.
Otimizar suas operações industriais com produtos e soluções eficientes é um desafio constante. Aqui na Prodihl, ajudamos nossos clientes a aproveitar ao máximo soluções inovadoras, fazendo atendimento com uma abordagem técnica abrangente para a otimização de seu custo-benefício. Quem escolhe a Prodihl sabe que, com nossos produtos e serviços, otimiza a eficiência e a lucratividade das suas operações.
O que é um contador industrial
Contador industrial é o instrumento que soma eventos de uma máquina ou processo, como golpes de prensa, peças, ciclos de cilindro, metros de material ou quilômetros rodados, e mostra o total no próprio equipamento ou no painel. Ele pode ser acionado pelo movimento de um eixo, por um pulso elétrico vindo de um sensor, por um pulso de ar comprimido ou por um ímã, e há modelos que, além de contar, param a máquina num número programado. A Prodihl é distribuidora autorizada Veeder-Root e Hengstler e fornece contadores mecânicos, eletromecânicos, eletrônicos, pneumáticos e magnéticos.
Tipos de contador e para que serve cada um
O que separa um tipo do outro é a origem do sinal: movimento mecânico, bobina elétrica, sensor, ar comprimido ou ímã.
| Tipo | Para que serve | Modelos |
|---|---|---|
| Mecânico de golpes | Somar golpes, batidas ou ciclos transmitidos por eixo ou catraca, sem energia elétrica | 7272 e 1667 |
| Mecânico de metros | Medir comprimento com roda de medição apoiada no material: tecido, fio, cabo, papel, corda, folha | 1953 e 1669 |
| Eletromecânico | Totalizar pulsos elétricos em painel: uma bobina avança o mostrador numérico a cada pulso | 7790 e 7791 |
| Eletrônico ou digital | Contar pulsos de sensor ou contato em display, com frequência alta e funções de tacômetro, horímetro ou temporizador, conforme o modelo | A103, Tico 731 e Tico 772 (Hengstler) |
| Multifuncional | Reunir contagem, presets, saídas de comando e comunicação num só aparelho | VersaCount e Tico 772 |
| Pneumático | Contar ciclos só com ar comprimido, onde não há energia no ponto ou a área é classificada | 495, 497 e 497 ATEX |
| Magnético | Contar sem contato físico, em ponto com sujeira, umidade ou lavagem | Colibri 490 |
| Hubodômetro | Registrar os quilômetros percorridos por carretas e reboques, montado no eixo da roda | 777 |
Mecânico e eletromecânico
O contador mecânico é movido pela própria máquina: um eixo ou uma catraca avança os dígitos a cada golpe ou volta, sem fonte nem fiação. O contador de metros transforma as voltas de uma roda de medição em comprimento, com indicação de décimos de metro nas séries 1953 e 1669. O eletromecânico avança o mostrador a cada pulso na bobina; os 7790 e 7791, da linha Trojan da Veeder-Root, contam até 600 vezes por minuto, e a bobina pode ficar energizada o tempo todo.
Eletrônico, digital e multifuncional
O contador eletrônico, também chamado de contador digital, recebe o pulso de um sensor ou de um contato seco e mostra a contagem em display. É o caminho para velocidades altas: o VersaCount e o Tico 772 contam até 60 kHz. A família A103 tem contadores, tacômetros e horímetros; o Tico 772 também trabalha como temporizador e contador de turno ou de lote. Os modelos estão na página de contador eletrônico.
Pneumático e magnético
O contador pneumático conta com o mesmo ar que aciona o cilindro: cada pulso de ar avança um dígito. O 495 é totalizador, o 497 é pré-determinador e o 497 ATEX é certificado para atmosfera explosiva; a comparação está em contador pneumático Hengstler 495 e 497. O contador magnético Colibri 490 conta sem contato, por uma unidade magnética, com grau de proteção IP65.
Como escolher um contador industrial
Oito perguntas definem o modelo. Quando a ficha não traz o dado, a resposta vem na cotação.
- O que contar. Golpe, peça, ciclo, metro, quilômetro ou tempo. Uma prensa que estampa quatro peças por golpe conta golpes, e a conversão fica documentada.
- Sinal de entrada. Movimento de eixo (mecânico), pulso elétrico (eletromecânico ou eletrônico), pulso de ar (pneumático) ou ímã (magnético). O VersaCount aceita sensor NPN, PNP, contato seco e sinal em quadratura; para entender a diferença entre as saídas, veja sensor PNP e NPN. A versão de alta tensão do Tico 731 aceita pulsos de 12 a 250 V CA/CC.
- Alimentação. Nenhuma no mecânico; no pneumático, ar de 2 a 8 bar isento de óleo. Nos elétricos, veja a tabela abaixo; para o Tico 772 e o Colibri 490, sob consulta.
- Dígitos. De 3 (497) a 8 (A103, Tico 731 em LCD, 495), conforme a contagem máxima antes do reset.
- Reset. Sem reset para registro de vida útil (7790, 495 na versão sem reset), botão frontal (7791), versão com ou sem reset (7272), reset rotativo (1667 e 1669), reset pneumático ou remoto (495, 497, VersaCount).
- Pré-determinação. Para parar a máquina ou fechar um lote, o contador precisa de preset e saída. O 497 emite um sinal pneumático ao chegar no valor; o Tico 772 tem três presets; o VersaCount tem 3 saídas e 1 relé.
- Montagem e recorte. Painel 36 x 72 mm no A103, 48 x 48 mm no VersaCount, 52 x 27 mm no 495 e 52 x 52 mm no 497. Os 7790 e 7791 têm quatro estilos de montagem; o 7272 tem flange na base. Recorte dos demais modelos sob consulta.
- Ambiente. Poeira, óleo, choque e vibração pedem as séries 1667 e 1669, em caixa de fundição; lavagem pede o Colibri 490 (IP65); área classificada, o 497 ATEX. O 495 trabalha de −15 °C a +60 °C, e o 497, de 0 °C a +60 °C.
Para contar peças com sensor e contador eletrônico, veja sensor para contagem de peças.
Séries de contadores: tabela de referência
Dados das fichas de cada modelo; o que a ficha não informa está como "sob consulta".
| Série | Tipo | Dígitos | Alimentação ou acionamento | Reset | Destaque |
|---|---|---|---|---|---|
| Veeder-Root 7272 | Mecânico de golpes | 5 | Catraca à esquerda ou à direita | Com ou sem | Eixo inox, 68 g, sem lubrificação |
| Veeder-Root 1667 | Mecânico de golpes | 6 | Eixo de aço | Rotativo | Caixa de fundição, ambiente hostil |
| Veeder-Root 1953 | Mecânico de metros | 6 | Eixo duplo, duas rodas de medição | Sob consulta | Várias relações de engrenagem |
| Veeder-Root 1669 | Mecânico de metros | 6 | Roda recartilhada ou de borracha | Rotativo | Resiste a óleo, graxa, choque e vibração |
| Veeder-Root 7790 | Eletromecânico | 5 ou 6 | Bobina CA ou CC | Sem reset | Até 600 contagens por minuto |
| Veeder-Root 7791 | Eletromecânico | 5 ou 6 | Bobina CA ou CC | Botão frontal | Quatro estilos de montagem |
| Veeder-Root A103 | Eletrônico | 8 | Bateria de lítio ou 12 a 24 Vcc | Sim | Contador, tacômetro ou horímetro; 36 x 72 mm |
| Veeder-Root VersaCount | Multifuncional | 6 (LCD) | 12 a 24 Vcc ou 110 a 220 Vca | Sim, remoto | 60 kHz, USB, RS-485 e RS-232 |
| Hengstler Tico 772 | Digital multifuncional | 6, retroiluminado | Sob consulta | Sob consulta | 60 kHz, três presets, quatro cores de fundo |
| Hengstler Tico 731 | Digital | 8 (LCD) ou 6 (LED) | 12 a 24 Vcc ou célula de lítio | Sob consulta | Contador, tacômetro ou temporizador |
| Colibri 490 | Magnético | Sob consulta | Sob consulta | Sob consulta | Sem contato, IP65 |
| Hengstler 495 | Pneumático totalizador | 6 ou 8 | Ar, 2 a 8 bar | Manual, pneumático ou sem | 25 Hz, 30 milhões de pulsos |
| Hengstler 497 | Pneumático pré-determinador | 3 ou 5 | Ar, 2 a 8 bar | Manual, externo ou automático | Sinal pneumático no preset, 20 Hz |
| Hengstler 497 ATEX | Pneumático para área classificada | 3 ou 5 | Ar, 2 a 6 bar | Pneumático; automático opcional | Gás, poeira e mineração; somador ou subtrator |
| Veeder-Root 777 | Hubodômetro mecânico | Sob consulta | Giro da roda | Registro inviolável | Zinco fundido, selado com gás inerte |
Para um código que não está na tabela, mande o part number ou a foto da etiqueta pelo WhatsApp (51) 99870-7191. Estoque amplo; os itens em estoque saem em até 24 horas, e o prazo do restante vem na proposta.
Guias de aplicação
- Contador de ciclos para cilindro pneumático: onde tirar o sinal e qual contador usar.
- Contador de produção para máquina antiga sem CLP: mecânico, eletrônico com sensor, pneumático ou encoder com roda.
- Qualidade do ar comprimido pela ISO 8573: o ar que os contadores pneumáticos pedem.
Perguntas frequentes sobre contadores
Qual a diferença entre contador mecânico, eletromecânico e eletrônico?
O mecânico é movido pela máquina, por eixo ou catraca, e não usa energia. O eletromecânico avança o mostrador a cada pulso elétrico na bobina. O eletrônico recebe o pulso de um sensor ou contato, conta em frequência muito mais alta e pode ter presets, saídas e funções de tacômetro ou horímetro.
O que é um contador magnético?
É um contador que registra o evento sem contato físico, por meio de uma unidade magnética, e por isso sujeira e umidade não o danificam. O Colibri 490 é compacto, livre de manutenção e tem grau de proteção IP65, contra poeira e jatos de água.
Qual contador usar onde não há energia elétrica?
Contador mecânico, se houver eixo ou alavanca para acioná-lo, ou pneumático, se houver ar comprimido. O Hengstler 495 totaliza e o 497 para no valor programado. Em área classificada, use o 497 ATEX.
Qual a diferença entre contador totalizador e pré-determinador?
O totalizador só acumula e mostra o total. O pré-determinador guarda um valor programado e emite um sinal quando a contagem chega nele, para parar a máquina ou fechar um lote. O 495 é totalizador; o 497 e o Tico 772 têm preset.
Um contador pode contar de forma decrescente?
Pode. O somador parte de zero; o subtrator parte do valor programado e desce até zero. O Hengstler 497 ATEX existe nas duas versões; nos demais modelos, confirme na cotação.
O que é um hubodômetro e como pedir o modelo certo?
É um contador de quilometragem montado no eixo da roda de carretas e reboques. Mede a distância por uma relação fixa que depende do tamanho do pneu, em qualquer sentido. Para cotar o Veeder-Root 777, informe o código atual ou o tamanho do pneu.
