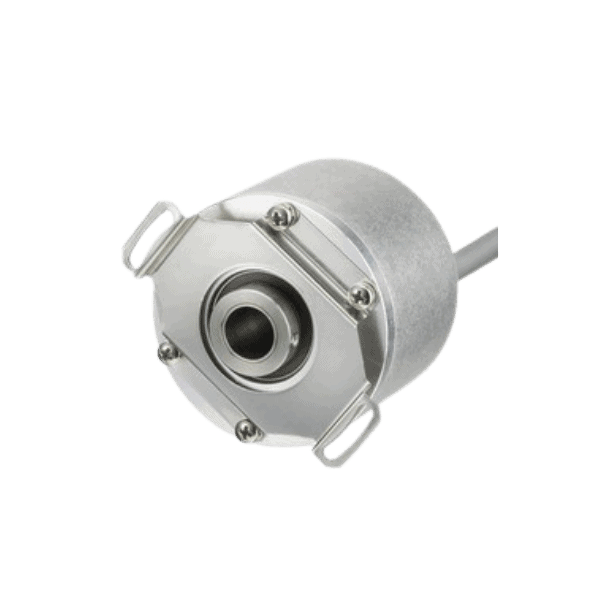

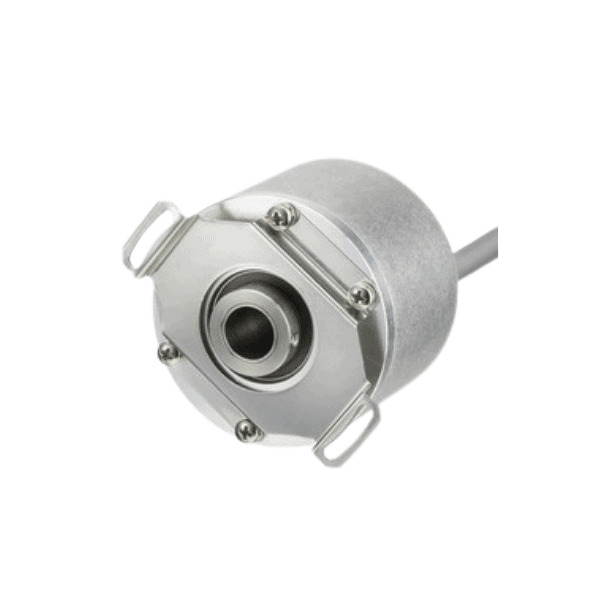

RI58 Encoder incremental Hengstler

DESCRIÇÃO

Descrição Geral da Série RI58
Os encoders incrementais industriais universalmente aplicáveis ​​na família RI58 são caracterizados por serem particularmente flexíveis. Existem várias versões diferentes que oferecem uma variedade de flanges e conexões.
Esses Encoders são adequados para altas cargas de choque e apresentam alta precisão de sinal e até 40.000 passos com 10.000 marcas e são particularmente adequados para uso em máquinas-ferramenta, eixos CNC, máquinas de embalagem, motores / acionamentos, máquinas de moldagem por injeção e serras.
Características Técnicas
– Encoders rotativos industriais universais
– Até 40.000 pulsos com 10.000 linhas
– Alto grau de precisão do sinal
– Proteção de entrada até IP67
– Se encaixa na maioria das aplicações devido a muitas opções de flange e conexão
– Adequado para altas cargas de choque
– Os campos típicos de aplicação são máquinas-ferramentas, eixos CNC, máquinas de embalagem, motores / acionamentos, máquinas de moldagem por injeção, máquinas de serrar
– Para aplicações EX, consulte RX 70-l
– Temperatura operacional de até 100 ° C (RI 58-T)
Especificaçõe Técnicas
Família: RI58
Função/Aplicação: Incremental
Tecnologia: Ótico
Aprovação: UL, CE
Diâmetro total: 58 mm
Eixo sólido/vazado
Vazado 6…15 mm
Sólido 6…12 mm
Invólucro, Classificação de proteção: IP40 / IP50 / IP64 / IP67
Temperatura de operação: -25 … +100 ° C (dependendo da versão)
Opção de invólucro: Alumínio, Aço inoxidável
Conexão: Cabo, Conector M16, Conector M23, Conector MIL, Conector PT
Velocidade [rpm]: 3.000 … 10.000 rpm
Número de Pulsos: 1 … 10.000
Interface: Push-pull, complementar push-pull, RS422

Todos os detalhes sobre Encoder Incremental RI58

Para que é usado um encoder incremental?

Encoders incrementais são comumente usados para medir a velocidade de sistemas mecânicos. Isso pode ser feito para fins de monitoramento ou para fornecer feedback para controle de movimento, ou ambos.

Qual é a diferença entre encoder absoluto e incremental?

O encoder rotativo incremental emite o pulso correspondente ao ângulo de rotação apenas durante a rotação e é o método de medição de contagem que soma o pulso do ponto inicial da medição. O encoder rotativo absoluto emite o sinal de posição correspondente ao ângulo de rotação por código.

Quais são as duas configurações mecânicas principais de encoders?

Existem dois tipos diferentes de encoders: lineares e rotativos. Um encoder linear responde ao movimento ao longo de um caminho, enquanto um encoder rotativo responde ao movimento rotacional.

Quais são os tipos de encoder?

Um encoder é classificado em quatro tipos: tipos de indução mecânica, óptica, magnética e eletromagnética. Existem quatro tipos de informações necessárias para girar o motor com alta precisão: quantidade de rotação, velocidade de rotação, direção de rotação e posição de rotação.

Como funciona um encoder absoluto?

Os encoders absolutos funcionam emitindo uma palavra digital de bit conforme o eixo gira. Existem dois discos, ambos com anéis concêntricos e marcadores de deslocamento. Um disco é fixado ao eixo central; o outro se move livremente. Conforme o disco gira, os marcadores ao longo da trilha dos encoders absolutos mudam de posição no disco fixo.

Por que o encoder é usado no motor?

Os encoders são usados em dispositivos que precisam operar em alta velocidade e com alta precisão. O método de controlar a rotação do motor detectando a velocidade de rotação do motor e o ângulo de rotação usando um encoder é chamado de controle de feedback (método de malha fechada).
