Atualizado em 19 de outubro de 2026
Sistema de automação é o conjunto de equipamentos e programas que mede, decide e age sobre uma máquina ou um processo com o mínimo de intervenção humana. Na indústria, ele se organiza em camadas: sensores e atuadores no campo, controladores como o CLP logo acima, IHM e supervisório (SCADA) para operar e registrar, e sistemas de gestão (MES e ERP) no topo.
Pontos principais
- Todo sistema de automação repete o ciclo medir, decidir e agir, em malha aberta ou em malha fechada.
- A pirâmide da automação divide o sistema em campo, controle, supervisão e gestão.
- O CLP controla a máquina em tempo real; o SCADA supervisiona vários CLPs; o SDCD distribui o controle em processos contínuos; a IHM é a tela do operador.
- A confiabilidade começa no campo: um sensor ou encoder mal especificado pode parar a linha inteira.
Este resumo mostra o que é um sistema de automação industrial, como ele funciona, o que fica em cada camada e a diferença entre CLP, SDCD, SCADA e IHM, com exemplos de aplicação. A automação está nas indústrias automotiva, alimentícia, farmacêutica, química, siderúrgica, de papel e de embalagem, entre muitas outras.
O que é um sistema de automação industrial
Um sistema de automação industrial é o conjunto de sensores, controladores, atuadores, redes e softwares que controla uma máquina, uma linha ou uma planta inteira com o mínimo de intervenção humana. Também é chamado de sistema de controle industrial, porque a função central é controlar variáveis como posição, velocidade, temperatura, nível e quantidade.
Mecanização e automação: a diferença
A mecanização substitui o esforço físico, mas ainda exige que o operador comande e vigie a máquina. A automação vai além: reduz a intervenção humana no próprio controle do processo. Uma furadeira de bancada é mecanizada; uma furadeira que posiciona a peça, fura, confere a profundidade e libera a próxima peça sozinha é automatizada.
Controle em malha aberta e em malha fechada
Em malha aberta, o controlador executa a ação sem conferir o resultado: um temporizador liga a esteira por 10 segundos, chegue ou não a caixa ao fim. Em malha fechada, um sensor mede o resultado e o controlador corrige a ação até atingir o valor desejado: o controlador de temperatura de uma seladora lê o termopar e ajusta a resistência o tempo todo.
A malha fechada é a base da automação, porque corrige sozinha as variações do processo.
Controle discreto e controle de processo
O controle discreto lida com eventos de liga e desliga: peça presente ou ausente, cilindro avançado ou recuado, contagem atingida. É o mundo das máquinas e das linhas de montagem, comandado em geral por CLP.
O controle de processo lida com variáveis contínuas, como temperatura, pressão, vazão e nível, que precisam ficar estáveis num valor ajustado. É comum em química, alimentos, papel e saneamento, com controladores PID e, nas plantas grandes, SDCD.
Como funciona um sistema de automação: medir, decidir e agir
Um sistema de automação funciona em ciclo contínuo: os sensores medem o estado do processo, o controlador compara a medida com o que foi programado e os atuadores executam a correção. Numa linha de corte de chapas, por exemplo:
- Medir: um encoder acoplado a uma roda de medição gera pulsos conforme a chapa avança.
- Decidir: o CLP, ou um contador com saída, soma os pulsos e compara com o comprimento programado.
- Agir: ao atingir o comprimento, a saída aciona a guilhotina, e a contagem recomeça.
| Aplicação | Medir | Decidir | Agir |
|---|---|---|---|
| Seladora de embalagens | Termopar na barra de solda | Controlador de temperatura (PID) | Resistência de aquecimento |
| Corte no comprimento | Encoder com roda de medição | CLP ou contador com saída | Guilhotina ou serra |
| Envase de garrafas | Sensor fotoelétrico detecta a garrafa | CLP | Válvula de enchimento |
| Proteção de prensa | Sensor de segurança na porta | Relé de segurança | Corte do comando do motor |
Quanto desse ciclo é automático, e com que flexibilidade a linha muda de produto, define os tipos de automação industrial: fixa, programável, flexível e integrada.
As camadas de um sistema de automação (pirâmide da automação)
A pirâmide da automação é o modelo que divide o sistema em níveis, do sensor no chão de fábrica ao sistema de gestão da empresa. Cada camada recebe informação da camada de baixo e passa adiante, de forma resumida, para a de cima. A norma ISA-95, adotada internacionalmente como IEC 62264, descreve a integração entre o controle da produção e a gestão da empresa.
| Camada | Equipamentos | Função |
|---|---|---|
| Campo: entradas | Sensores, encoders, transmissores | Medir o que acontece na máquina |
| Campo: saídas | Motores, contatores, inversores, válvulas, cilindros | Executar as ações |
| Controle | CLP, controladores de temperatura, contadores com saída, relés de segurança | Executar a lógica em tempo real |
| Supervisão | IHM e sistema supervisório (SCADA) | Mostrar, alarmar, registrar e permitir comandos |
| Gestão | MES (gestão da produção) e ERP (gestão da empresa) | Planejar, rastrear e medir indicadores |
Sensores e encoders: o que o sistema enxerga
Os sensores são os componentes que informam ao controlador o estado da máquina. Os sensores industriais mais comuns são o indutivo (detecta metal sem contato), o capacitivo (detecta líquidos, pós e plásticos), o fotoelétrico (detecta objetos por um feixe de luz) e o magnético. Na maioria das máquinas, eles entregam um sinal digital, liga ou desliga.
Na saída PNP, o sensor fornece o positivo à entrada do controlador quando detecta; na NPN, ele liga a entrada ao negativo. O contato pode ser NA (normalmente aberto, fecha ao detectar) ou NF (normalmente fechado, abre ao detectar).

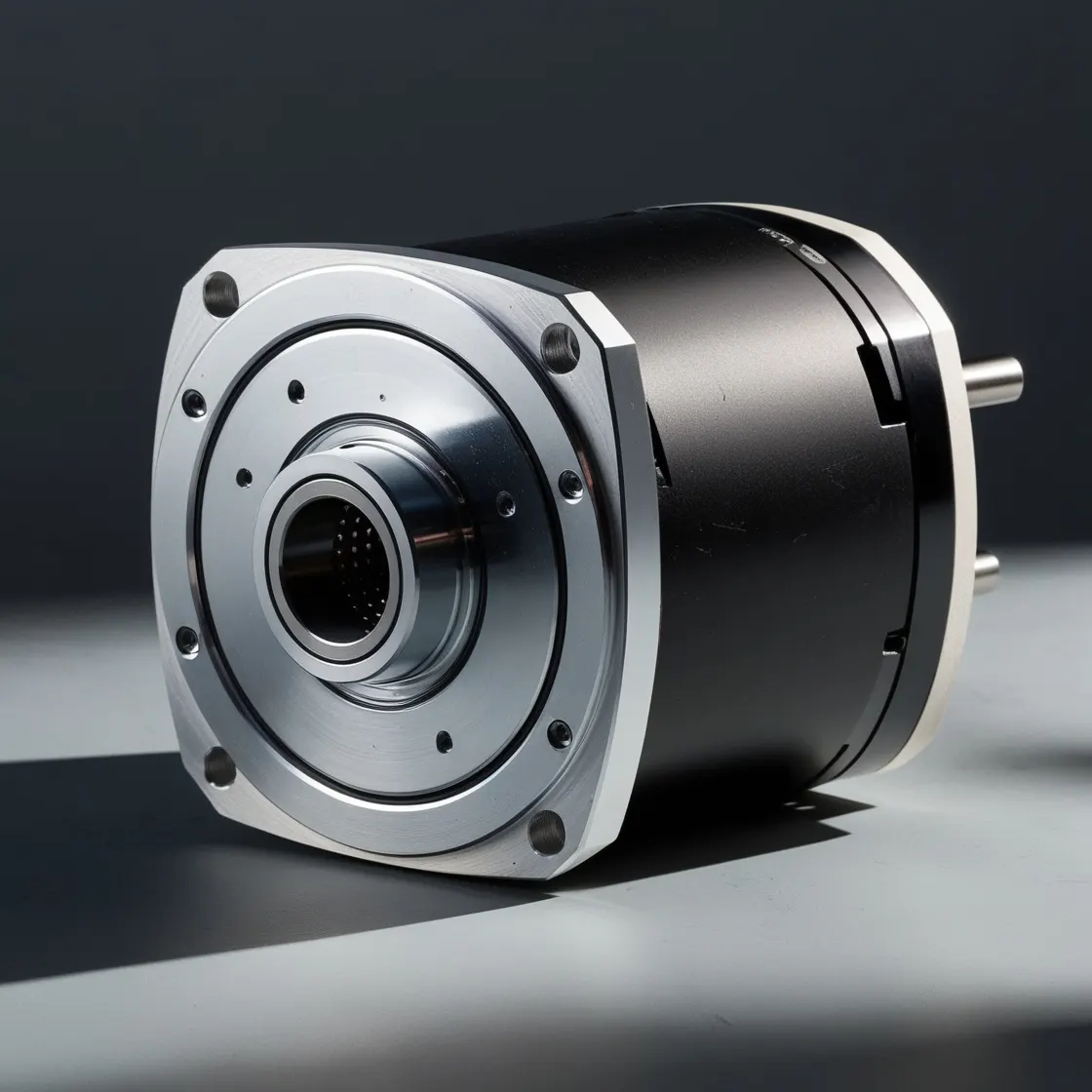

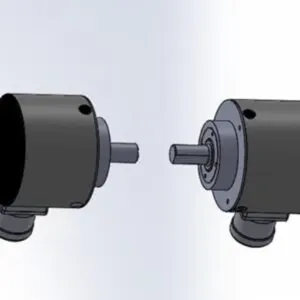

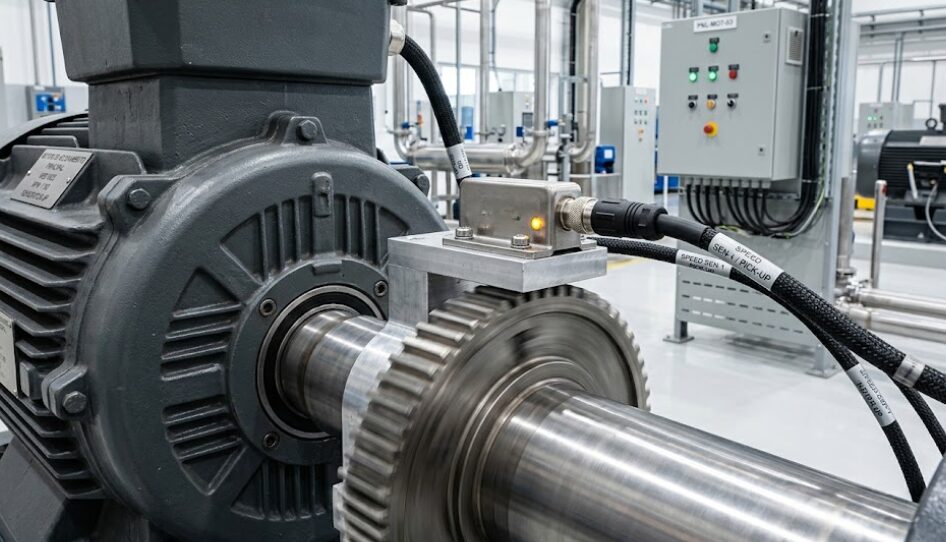

Quando o sistema precisa saber velocidade, comprimento ou posição, entra o encoder rotativo. O incremental gera pulsos conforme o eixo gira, e a resolução é dada em PPR (pulsos por revolução); o absoluto informa a posição exata do eixo, mesmo depois de uma falta de energia.
Controladores: CLP e controladores dedicados
O CLP (controlador lógico programável) é um computador industrial robusto, feito para o chão de fábrica. Ele trabalha em ciclos de varredura: lê as entradas, executa o programa e atualiza as saídas, muitas vezes por segundo. As linguagens de programação do CLP são padronizadas pela norma IEC 61131-3, que inclui o ladder (diagrama de contatos), o diagrama de blocos funcionais e o texto estruturado.
Nem tudo passa pelo CLP. Variáveis isoladas costumam ter controladores dedicados: um controlador de temperatura mantém um forno ou uma seladora no valor ajustado com controle PID (que corrige a saída conforme o erro atual, o acumulado e a tendência), e um contador com saída para a máquina ao atingir a quantidade programada.
IHM e supervisório: o que o operador vê
A IHM (interface homem-máquina) é a tela ou o painel de operação junto à máquina: mostra o estado, permite ajustar parâmetros e exibe alarmes. O sistema supervisório fica um nível acima e acompanha linhas inteiras ou a planta toda, a partir de uma sala de controle, com histórico, gráficos de tendência e relatórios.
Atuadores: onde o sistema age
Os atuadores são os componentes que transformam a decisão do controlador em movimento ou energia: motores acionados por contatores ou inversores de frequência, válvulas, cilindros pneumáticos e hidráulicos, resistências de aquecimento. Em motores de média tensão, como os de grandes bombas e compressores, o acionamento costuma ser feito por contatores a vácuo.
Como as camadas conversam
Entre o campo e o controle circulam sinais digitais, sinais analógicos (por exemplo, 4 a 20 mA para temperatura ou pressão) e, cada vez mais, redes industriais como EtherNet/IP, Profinet, Profibus e Modbus.
O encoder absoluto AI25 EtherNet/IP, da Dynapar, entrega a posição direto na rede, sem cabo dedicado até o CLP. Técnicas de inteligência artificial entram por cima dessas camadas, em inspeção por visão ou análise de falhas, mas não substituem o controlador.
CLP, SDCD, SCADA e IHM: qual é a diferença
A diferença está no papel de cada um: o CLP controla, o SDCD controla de forma distribuída, o SCADA supervisiona e a IHM é a interface local do operador.
| Sistema | O que é | Onde é mais usado |
|---|---|---|
| CLP | Controlador programável que executa a lógica da máquina em tempo real | Máquinas e linhas de produção de peças |
| SDCD | Sistema digital de controle distribuído: vários controladores espalhados pela planta, com engenharia e supervisão integradas | Processos contínuos, como refinarias, química, papel e celulose e usinas |
| SCADA | Supervisão e aquisição de dados: software que coleta informação de CLPs e unidades remotas, mostra, alarma, registra e permite comandos à distância | Saneamento, energia, plantas com unidades distantes, supervisão de linhas |
| IHM | Tela ou painel de operação local | Junto a cada máquina ou equipamento |
No SCADA, o controle em tempo real fica nos CLPs e nas unidades remotas, e o software supervisiona. No SDCD, controle e supervisão vêm do mesmo sistema, pensado para malhas contínuas. Na prática, a fronteira entre os dois é tênue, e numa mesma fábrica é comum ver tudo junto: CLPs nas máquinas, IHMs ao lado delas e um supervisório reunindo os dados.
Exemplos de sistemas de automação na indústria
Os exemplos abaixo mostram como as mesmas camadas se combinam de forma diferente em cada aplicação:
| Aplicação | Como o sistema costuma ser montado |
|---|---|
| Linha de envase de bebidas | Sensores fotoelétricos e indutivos, CLP, IHM na máquina, válvulas e motores; o supervisório registra a produção por turno |
| Forno ou estufa | Termopar ou termorresistência, controlador de temperatura PID, resistências ou queimador, alarme de sobretemperatura |
| Prensa de estampagem | Contador de golpes, sensores indutivos de posição, relé de segurança e sensores nas proteções (NR-12) |
| Fim de linha (encaixotamento e paletização) | Sensores fotoelétricos, encoders nas esteiras, robô ou paletizador e CLP |
| Estação de bombeamento de água | CLP ou unidade remota em cada estação, SCADA central, inversores e, nas bombas grandes, contatores de média tensão |
| Planta química ou de celulose | SDCD com controladores distribuídos, transmissores de 4 a 20 mA e válvulas de controle |
Como mapear o sistema de automação da sua fábrica
Para entender o sistema de uma fábrica, comece pelo que ela precisa medir e termine no que ela precisa registrar:
- Liste as variáveis que importam: o que precisa ser medido (peças, golpes, metros, temperatura, posição) e com que precisão.
- Veja onde a decisão é tomada: no CLP, num controlador dedicado ou ainda na mão do operador.
- Confira o que o supervisório registra: se a informação não chega ao topo da pirâmide, ela não vira indicador.
- Mapeie os componentes críticos: sensores, encoders e controladores que param a linha quando falham, com o código completo de cada um.
Erros comuns na troca de componentes de campo
Antes de trocar um componente de campo, confira os detalhes de sinal e de montagem:
| Componente | O que conferir antes de trocar |
|---|---|
| Sensor | Saída PNP ou NPN, contato NA ou NF, rosca (M8, M12, M18, M30), distância sensora, alimentação e conexão |
| Encoder | Incremental ou absoluto, resolução em PPR, saída HTL (na tensão de alimentação) ou TTL (5 V), eixo, flange e conector |
| Controlador de temperatura | Tipo de sensor de entrada (termopar ou termorresistência), tipo de saída, alimentação e tamanho do recorte no painel |
| Contator | Tensão e corrente nominais, tensão da bobina e contatos auxiliares |
Com esses dados, a equipe técnica também indica um equivalente quando a peça original saiu de linha. O que cada componente faz em detalhe está no guia de peças para automação industrial. Os ganhos e as desvantagens de automatizar, na produtividade, na qualidade, na segurança e na manutenção, estão no artigo sobre os impactos de implantar um sistema automatizado.
Precisa especificar um sensor, encoder ou controlador para o seu sistema? Fale com a equipe técnica da Prodihl pelo WhatsApp, com o código da peça ou uma foto da etiqueta, ou peça uma cotação na página de contato.
Perguntas frequentes
O que é um sistema de automação industrial?
É o conjunto de sensores, controladores, atuadores, redes e softwares que controla um processo com o mínimo de intervenção humana. Ele mede o que acontece, decide o que fazer conforme a lógica programada e age sobre a máquina.
Como funciona um sistema de automação?
Em ciclo contínuo: os sensores medem o estado do processo, o controlador compara a medida com o valor programado e os atuadores fazem a correção. Numa seladora, o termopar mede a temperatura, o controlador calcula a correção e a resistência aquece até o valor ajustado.
Quais são as camadas de um sistema de automação?
Campo (sensores, encoders e atuadores), controle (CLP e controladores dedicados), supervisão (IHM e SCADA) e gestão (MES e ERP). É a chamada pirâmide da automação: cada camada recebe dados da de baixo e passa um resumo para a de cima.
Qual a diferença entre CLP e SCADA?
O CLP é o equipamento que controla a máquina em tempo real, lendo entradas e acionando saídas. O SCADA é o software que supervisiona vários CLPs: mostra o processo, gera alarmes, registra histórico e permite comandos à distância.
O que é SDCD?
É o sistema digital de controle distribuído, com vários controladores espalhados pela planta e engenharia e supervisão integradas. É comum em processos contínuos, como refinarias, indústria química e papel e celulose.
Qual a diferença entre controle em malha aberta e em malha fechada?
Em malha aberta, o controlador age sem conferir o resultado, como um temporizador que liga a esteira por um tempo fixo. Em malha fechada, um sensor mede o resultado e o controlador corrige a ação até chegar ao valor desejado, como no controle de temperatura de um forno.
